反射膜的结构和工作原理

反射膜的结构和工作原理

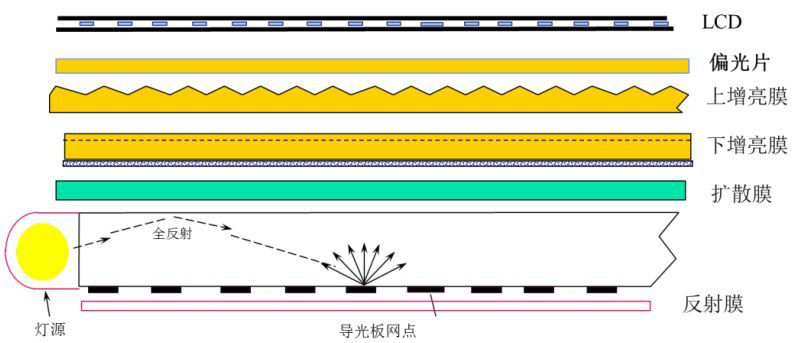

       反射膜是LCD背光源模组构成材料的重要一部分，位于背光模组的部，在导光板的下侧，其作用是将透过导光板遗漏到下面的光线再反射回去，重新回到面板侧，从而达到减少光效损失，增加光亮度的作用。

       反射膜种类主要分为白色反射膜、镀银镜面反射膜两大类。白色反射膜按材质又可分为白色聚酯发泡反射膜和白色聚丙烙反射膜，其中白色聚酯反射膜占了99.8%以上的份额。

       白色反射膜按结构又分为涂布高反射率涂层的反射膜和无涂层的反射膜。

       白色反射膜可用于所有尺寸的背光模组，而镀银镜面反射膜主要应用于手机、笔记本电脑等中小尺寸的背光模组。

       反射膜的反射率一般要求在96％以上，而涂布高反射率涂层后或镜面镀银后，反射率将提高到97％以上，将达到100％。

反射膜早是由日本东丽公司推出的低密度白色聚酯薄膜，应用于平板显示。

反射膜的结构

       白色反射膜按照层间结构可分为单层结构、双层结构和三层结构。

       单层结构反射膜即整个膜的横切面是均匀一致的，单层结构的反射膜密度较高，内添加大量无机添加剂，形成不透光的效果，从而起到表面反射的作用，单层反射膜反射率一般较低或偏厚。

       三层结构的反射膜横切面可分为芯层和上下两个表层，三层结构的反射膜密度一般较低，在芯层做文章，通过加入密度小的烯烃类材料或加入发泡材料实现降低密度，可以做到密度在0.8g/cm³以下，甚至更低。

       表层一般采用纯聚酯或适当填加一部分无机颗粒，以改善表面光泽度，提高反射率。三层绪构反射膜的反射率一般比较高。

       双层结构的反射膜类似于三层结构，而少了一个表层。

反射膜的工作原理

       当光线投射到反射膜表面时，由于反射膜不透光度多在99％以上，因此绝大部分光线发生了表面反射。

       镀银镜面反射膜入射光和反射光是一一对应的，发生的是镜面反射，反射膜表面光泽度越高，则反射率越高。

       而白色反射膜表面微细的凹凸结构，使光线发生多个方向的反射，也就是扩散反射，扩散反射是白色反射膜主要的反射方式。

       对白色反射膜而言，光线除表面散射外，同时一部分光线折射进入薄膜介质中，薄膜内部由于有大量的填料和/或微泡，光线遇到这些异物又会发生反射，折射和再反射，尤其是微泡内介质的折射率1.0，光线在微泡的内表面将发生反射，及较大角度的折射。

       所有这些复杂的内部结构，都很好地阻止了光线不能顺利透过薄膜介质，进而改变光路反射回薄膜表面。

       因此，白膜不但要求高的不透光度，60°角的表面光泽度要求低于40％。

       如果在薄膜的背面涂布一层白色涂层，或镀一层镜面镀层，也会提高反射率。
